Hydrauliktank optimieren: Luft aus Öl entfernen

Der kontinuierliche Druck zur Schadstoffminderung im Zuge internationaler Gesetzgebungen wie der Euro-Abgasnorm zwingt Hersteller von Mobilmaschinen zur Integration komplexer Abgasnachbehandlungssysteme. Der dadurch drastisch reduzierte Einbauraum führt in der Praxis dazu, dass der Hydrauliktank strukturell immer komplexere und kleinere Formen annehmen muss. Die physikalische Folge ist eine gravierende Verringerung der natürlichen Luftabscheidung im Fluid, was die Menge an freier, ungelöster Luft im Gesamtsystem gefährlich erhöht.

Für Konstrukteure und Entwicklungsingenieure gilt es daher, die physikalischen Gesetzmäßigkeiten im Hydrauliktank neu zu definieren, um folgenschwere Schäden an Komponenten proaktiv zu verhindern.

Nachhaltigkeitspotenzial und CO₂-Einsparung im Überblick

Für das schnelle Scannen technischer Kennzahlen zeigt die folgende Matrix den direkten Vergleich zwischen konventioneller Systemauslegung und der strömungsoptimierten Fluidtechnik von RT-Filtertechnik:

Technische Metrik / Parameter	Konventionelles System (Standard)	Optimiertes RT-Filter-Tanksystem
Systemverhalten der Fluid-Oberfläche	Stark bewegt, unruhige Strömung mit permanentem Plätschern	Absolut beruhigte Oberfläche, verringerte Strömungsgeschwindigkeit
Erforderliche Tankgröße	Konventionelle, starre Tankgröße schränkt Konstruktion ein	Drastisch reduzierte Tankgröße bei gesteigerter Entgasungsleistung
Strömungseigenschaften & Abscheidung	Hohes Risiko für das Mitreißen von Mikro-Luftblasen	Erzwungene Koaleszenz (Großblasenbildung) am Einlaufrohr
Ressourceneffizienz	Erhebliches Fluid- und Tankvolumen notwendig	Geringerer Materialeinsatz, minimierte Öl-Füllmenge
Ökologischer Impact	Hohes Systemgewicht bedingt höheren Kraftstoffverbrauch	Direkte CO₂-Einsparung durch signifikante Gewichtsreduktion

Systementgasung als technologisches Fundament

Freie, ungelöste Luftträger in hydraulischen Kreisläufen sind primäre Treiber für schwerwiegende dynamische Betriebsprobleme und beschleunigte Verschleißprozesse. Während gelöste Luft die Fluideigenschaften bis zu spezifischen Druckgrenzen (ca. 300 bar) unberührt lässt, verursachen dispergierte Luftbläschen substantielle Systemschäden:

Kavitation und Bauteilverschleiß: Lokale implodierende Luftblasen führen zu massiven Korrosionserscheinungen an Pumpen und Steuerungen.
Wirkungsgradverluste: Die erhöhte Kompressibilität des luftgeschwängerten Mediums mindert den Wirkungsgrad von Pumpen und hydraulischen Motoren.
Fluiddegradation: Der Micro-Diesel-Effekt (lokale thermische Überhitzung des Luft-Gas-Gemischs) induziert eine beschleunigte Ölalterung, Varnish-Bildung sowie spürbare Viskositätsveränderungen.
Betriebsstörungen: Es kommt zu stotternden Bewegungen des Abtriebsgliedes, unkontrolliertem Lärm und einem extremen Temperaturanstieg im System.
Sicherheitsrisiken: In Ruhezuständen akkumulieren Mikro-Blasen zu Großblasen an exponierten Zylinderpunkten oder Bremskolben. Dies führt zu elastischen, „hydraulisch weichen“ Systemreaktionen, was insbesondere bei sicherheitsrelevanten Fahrantrieben und Bremsen von selbstfahrenden Arbeitsmaschinen fatale Folgen haben kann. Gerade bei solchen sicherheitsrelevanten Systemen ist daher die Entgasung des Fluids ein absolutes Muss.

Das Engineering von RT-Filtertechnik setzt exakt an dieser physikalischen Kausalität an, um die funktionale Sicherheit der Anlage zu gewährleisten und eine messbare CO₂-Einsparung durch Gewichtsreduktion im Feld zu realisieren

Wirtschaftlichkeit & Nachhaltigkeit – Messbare CO₂-Einsparung

Die ökonomischen und ökologischen Vorteile kompakter Tanksysteme sind in Zeiten anspruchsvoller Nachhaltigkeitsziele ein entscheidender Wettbewerbsfaktor. Ein reduziertes Tankvolumen führt direkt zu einer Kette von Einspareffekten entlang des gesamten Produktlebenszyklus:

Ressourceneffizienz in der Produktion: Durch die Reduktion vom Tankvolumen wird weniger Material (Stahl/Aluminium) für die Fertigung der Behälterstrukturen benötigt.
Gewichtsreduktion im Feld: Insbesondere in der anspruchsvollen Mobilhydraulik schlägt sich jedes eingesparte Kilo Systemgewicht direkt in einer dauerhaften CO₂-Einsparung im daily business der Maschine nieder.
Senkung der Total Cost of Ownership (TCO): Drastisch verringerte Öl-Füllmengen reduzieren nicht nur die Erstbefüllungskosten für den Betreiber, sondern minimieren auch die laufenden Aufwendungen für Ölwechsel und die Entsorgung von Altmedien über die gesamte Lebensdauer der Anlage.

Engineering

Um bestmögliche Entgasungseffekte zu erzielen, darf keine pauschale Standardbetrachtung stattfinden. Jedes System muss im Detail und individuell auf vorhandene Lufteintrittsquellen sowie spezifische Entgasungsansätze untersucht werden. RT-Filtertechnik unterstützt Hersteller von Mobilmaschinen schon während der frühen Konstruktionsphase und arbeitet nach einem validierten, 5-stufigen Engineering-Schema:

Optimierungsmaßnahmen einleiten (Umfeld): Überprüfung, ob Lufteintrittsquellen mechanisch vermieden werden können, beispielsweise durch den gezielten Austausch ungeeigneter Dichtungen.
Systemanalyse: Erste mathematische und physikalische Betrachtung sowie fundierte Analyse des Gesamtsystems hinsichtlich des Ist-Zustands der Luftabscheidung.
Optimierungsmaßnahmen einleiten (Geometrie): Je nach spezifischem System wird eine dedizierte Optimierung am Hydrauliktank, den Komponenten und dem verfügbaren Bauraum vorgenommen.
Optimierungsmaßnahmen testen: Die vorgenommenen Änderungen am System werden messtechnisch getestet, ganzheitlich ausgewertet und bei Bedarf um weitere Modifikationen ergänzt.
Umsetzung: Die im Prüffeld validierten Maßnahmen werden final an der realen Maschine im Feld umgesetzt.

Strömungsoptimierung – Minimierte Tankgröße bei maximalem Raumgewinn

Innerhalb dieses Engineering-Prozesses wird eine zentrale Frage von Konstrukteuren gelöst: „Wie beeinflusst das Tankvolumen die Verweilzeit von Hydrauliköl?“ Unter rein konventionellen Bedingungen gilt: Je kleiner das Tankvolumen, desto kürzer ist die Verweilzeit des Fluids im Behälter. Kleine Mikro-Luftbläschen steigen aufgrund ihrer geringen Auftriebskraft nur extrem langsam auf. Bei unzureichender Verweilzeit werden diese Bläschen unweigerlich von der Pumpe erneut angesaugt und im Kreislauf vernebelt.
Traditionell große Tanks basieren auf diesen starren Berechnungen zur Verweilzeit, die ein hohes Volumen vorschreiben. Das Engineering von RT-Filtertechnik hebelt diese Abhängigkeit aus: Durch die gezielte strömungstechnische Beeinflussung des Fluids im Tank wird die Entgasung mechanisch so beschleunigt, dass eine kompakte Tankgröße ohne Funktionseinbußen realisiert werden kann, was wiederum zu einer signifikanten CO₂-Einsparung führt.

Sensorik

Die fundierte Validierung von Optimierungsmaßnahmen erfordert hochentwickelte Messmittel und Simulationswerkzeuge. Wer gezielt den Ansatz verfolgt, die „Luft im Hydrauliköl Gehalt reduzieren durch Filtertechnik“ zu realisieren, muss Filter und Tank als untrennbare funktionale Einheit betrachten und messtechnisch untermauern:

Umfassende Simulationen

Bevor Hardware gebaut wird, sichern CFD-Berechnungen (Computational Fluid Dynamics), Mehrphasensimulationen (zur exakten Bestimmung des Schwappverhaltens im Tank) und Wärmeübergangssimulationen das theoretische Fundament ab.

Prüffeld & Feldmessungen

Die Verifikation des Luftabscheideverhaltens erfolgt unter realen Bedingungen – entweder auf dem hauseigenen Prüffeld oder direkt mobil an der Maschine im Feldeinsatz.

Hocheffiziente Lichtintensitätsmessung

Mittels zweier Photometersensoren und einem stationären 2-Kanal-Gerät inklusive integriertem Datenlogger wird die Beleuchtungsstärke in Lux erfasst (Messrate: 10 Messpunkte/Sekunde). Da Luftblasen im Öl das Licht abschatten, liefert die Änderung der Lichtintensität einen präzisen Indikator für den aktuellen Luftgehalt, womit Belastungsverläufe realer Maschinen aufgezeichnet und bewertet werden.

Optische Blasengrößenbestimmung

Da die Größe der Luftblasen der zentrale Parameter für die Aufstiegsgeschwindigkeit ist, wird über einen speziellen Plexiglas-Adapter im Ölstrom eine fotografische Bestimmung der Blasengrößen vorgenommen.

Massendurchflussmessung (Coriolis-Prinzip)

Durch Nutzung von Trägheitskräften bei der Durchströmung eines schwingenden Rohres wird eine präzise Messung von Emulsionen und Suspensionen bei extrem niedrigem Druckabfall und einfacher, robuster Konstruktion ermöglicht.

Filter-Tanksysteme

Die jahrelange Applikationserfahrung zeigt deutlich, dass das direkte, physikalische Zusammenspiel zwischen Filterkomponente und Tankgeometrie die entscheidende Rolle im Luftabscheideverhalten einnimmt.

Technologische Umsetzung & Validierung im Gesamtsystem

Ein hochwertig ausgelegter Hydraulik-Rücklauffilter schützt den gesamten Kreislauf vor Folgeverschmutzungen, verhindert kostspielige Systemausfälle und löst das Problem unzureichender Standzeiten direkt an der Wurzel. Um die Vorgabe „Hydrauliktank Geometrie zur Vermeidung von Luftblasen optimieren“ fehlerfrei umsetzen zu können und verlässlich „Kavitation im Hydrauliksystem durch ungenügende Entgasung verhindern“ zu können, greift RT-Filtertechnik auf innovative Konstruktionsprinzipien zurück:

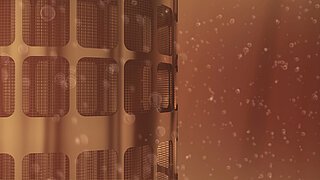

Patentiertes Einlaufrohr: Kleine, dispergierte Luftblasen werden durch die geometrische Führung physikalisch gezwungen, Koaleszenz zu bilden – sie formen sich zu großen Blasen, die eine drastisch höhere Aufstiegsgeschwindigkeit besitzen und besser abgeschieden werden.
Erweiterter Ausströmquerschnitt: Durch das großdimensionierte Design des Filters strömt das Öl signifikant langsamer aus. Die Luftblasen erhalten dadurch exakt die physikalische Zeit, die sie zum Aufsteigen an die Oberfläche benötigen.
Beruhigtes Ausströmverhalten: Das spezielle Filterdesign und Gehäuserohre mit präzisen Fensterlochreihen oder integrierten Diffusoren garantieren ein absolut gleichmäßiges und ruhiges Ausströmen des Fluids auf Höhe des Tankölniveaus. Ein schädliches Plätschern im Tank wird eliminiert, sodass kein neuer, sekundärer Lufteintrag in den Hydrauliktank stattfinden kann.
Umlenkungsfreie Anströmung: Ergänzend existieren hochinnovative Lösungen, die im Tank direkt von unten angeströmt werden, wodurch nahezu keine Umlenkung der Ölsäule erfolgt – ein Zustand, der Entgasungsprozesse nachweislich maximiert.
Integrierte Magnetkerze: Über einen robusten Bajonettverschluss direkt mit dem Filterelement verbunden, sorgt sie für eine kontinuierliche magnetische Vorfiltration von ferritischen Partikeln, noch bevor das Öl das eigentliche Filtermaterial passiert.
Druckverlust-Minimierung (Heliosfaltung): Die optionale Heliosfaltung im Element maximiert die wirksame Filterfläche, stabilisiert die Pulsationsfestigkeit und begünstigt eine lange Filterstandzeit selbst bei hochviskosen Medien oder kritischen Kaltstarts.

Für den flexiblen Einbau bei limitiertem Bauraum bietet das Portfolio hochgradig modulare Baugruppen auf einem standardmäßigen Nenndruck von 10 bar an – ob als klassischer Behälteranbaufilter mit Filterkopf, als RME-Tankeinbaufilter oder als RMT-Tauchausführung. Die Baureihen umfassen die Typen RFB Compact/RFB (bis 210/600 l/min), RKB/RKT (bis 1.200 l/min für die platzsparende Montage in der Zwischenkammer) sowie den leistungsstarken Tankaufbaufilter RFT (bis 2.400 l/min).

Unter Verwendung dieser hochentwickelten Hydraulikfilter wird das Luftabscheidevermögen maximiert. Das optimierte Abscheideverhalten erlaubt es Konstrukteuren, die fundamentale Suchanfrage „Tankgröße in der Mobilhydraulik reduzieren mittels Entgasungsfilter“ in die Realität umzusetzen. Unter Einhaltung identischer Leistungsanforderungen kann die Tankgröße deutlich kompakter dimensioniert werden. Reale numerische Strömungssimulationen sowie Feldmessungen belegen: Das Luftabscheideverhalten in einem geometrisch optimierten, kleineren Behälter mit RT-Filterkomponenten übertrifft die Werte konventioneller Großtanks bei weitem.
